Factures de chauffage en hausse continue, sensation de froid persistant près des murs, traces d’humidité dans les angles : autant de signaux que l’enveloppe de votre bâtiment laisse fuir la chaleur. La thermographie infrarouge transforme ces indices diffus en cartographie visuelle précise, révélant en couleurs les déperditions invisibles à l’œil nu. Contrairement au DPE qui estime théoriquement la performance globale, cette technique localise les défauts d’exécution réels (ponts thermiques, discontinuités d’isolation, infiltrations) pour cibler les travaux prioritaires au lieu de rénover à l’aveugle. Contrairement au DPE réglementaire qui estime la performance globale par calcul théorique fondé sur les caractéristiques déclarées du bâtiment, la thermographie infrarouge localise visuellement les défauts d’exécution réels invisibles à l’œil nu. Cette capacité à révéler ce qui échappe à l’inspection visuelle classique en fait un outil de décision pour prioriser les investissements de rénovation énergétique.
Cette technique par imagerie infrarouge transforme les gradients de température de surface en palette de couleurs, révélant ponts thermiques, discontinuités d’isolation et infiltrations pour cibler les travaux prioritaires au lieu de rénover l’intégralité de l’enveloppe. Les retours de bureaux d’études et les données ADEME montrent que cette approche permet de concentrer le budget sur 30 à 40 % des surfaces critiques.
Thermographie bâtiment : vos 4 clés de réussite
- Conditions météo bloquantes : delta de température ≥10 °C intérieur/extérieur, temps sec >24 h, inspection avant lever du soleil ou sous ciel couvert (40 % de faux négatifs si non respecté selon guides ADEME).
- 2 phases terrain complémentaires : inspection extérieure (façades, toiture, ouvrants, chéneaux) puis intérieure (murs, plafonds, planchers, scellements, liaisons structurelles).
- Analyse logicielle professionnelle indispensable : exploitation des thermogrammes via logiciel dédié pour identifier pathologies et formuler recommandations ciblées.
- Rapport actionnable : chaque anomalie documentée par couple thermogramme/photo réelle + légende + recommandation technique permettant de prioriser les travaux sur les zones critiques (35 % de surface au lieu de 100 % dans certains cas).
Détection infrarouge : du diagnostic bâtiment aux process industriels
L’imagerie thermique infrarouge dépasse largement le cadre du diagnostic énergétique résidentiel. Les retours de bureaux d’études thermiques montrent que cette technologie s’impose progressivement comme standard de précision dans des secteurs aussi variés que la maintenance prédictive industrielle, le contrôle qualité en construction neuve, ou encore l’inspection d’installations électriques haute tension. Dans le bâtiment, elle révèle visuellement les ponts thermiques, les défauts d’isolation, les infiltrations d’humidité et les discontinuités de l’enveloppe thermique à travers une palette de couleurs traduisant les gradients de température de surface.
Les thermogrammes utilisent une échelle chromatique conventionnelle (généralement du bleu pour les zones froides au rouge pour les zones chaudes) permettant d’identifier instantanément les anomalies. Cette représentation visuelle facilite la compréhension par des non-spécialistes (copropriétaires, syndics, maîtres d’ouvrage) là où un tableau de mesures chiffrées resterait obscur. La sensibilité des capteurs professionnels détecte des écarts de température de surface inférieurs à 0,1 °C, une finesse qui trouve également son utilité au-delà du diagnostic énergétique : contrôle de planchers chauffants, détection de fuites dans les réseaux enterrés, vérification de bon fonctionnement des panneaux photovoltaïques, repérage de surchauffes sur installations électriques.
Au-delà du diagnostic énergétique, l’infrarouge est exploité dans les process industriels critiques (nucléaire, aéronautique), notamment via des systèmes de régulation multicouches pilotant des centaines de zones de chauffe en temps réel. Cette polyvalence valide la maturité de l’infrarouge comme outil de mesure de précision, qu’il localise une fuite thermique sur une façade ou garantisse l’homogénéité de polymérisation d’une pièce composite.

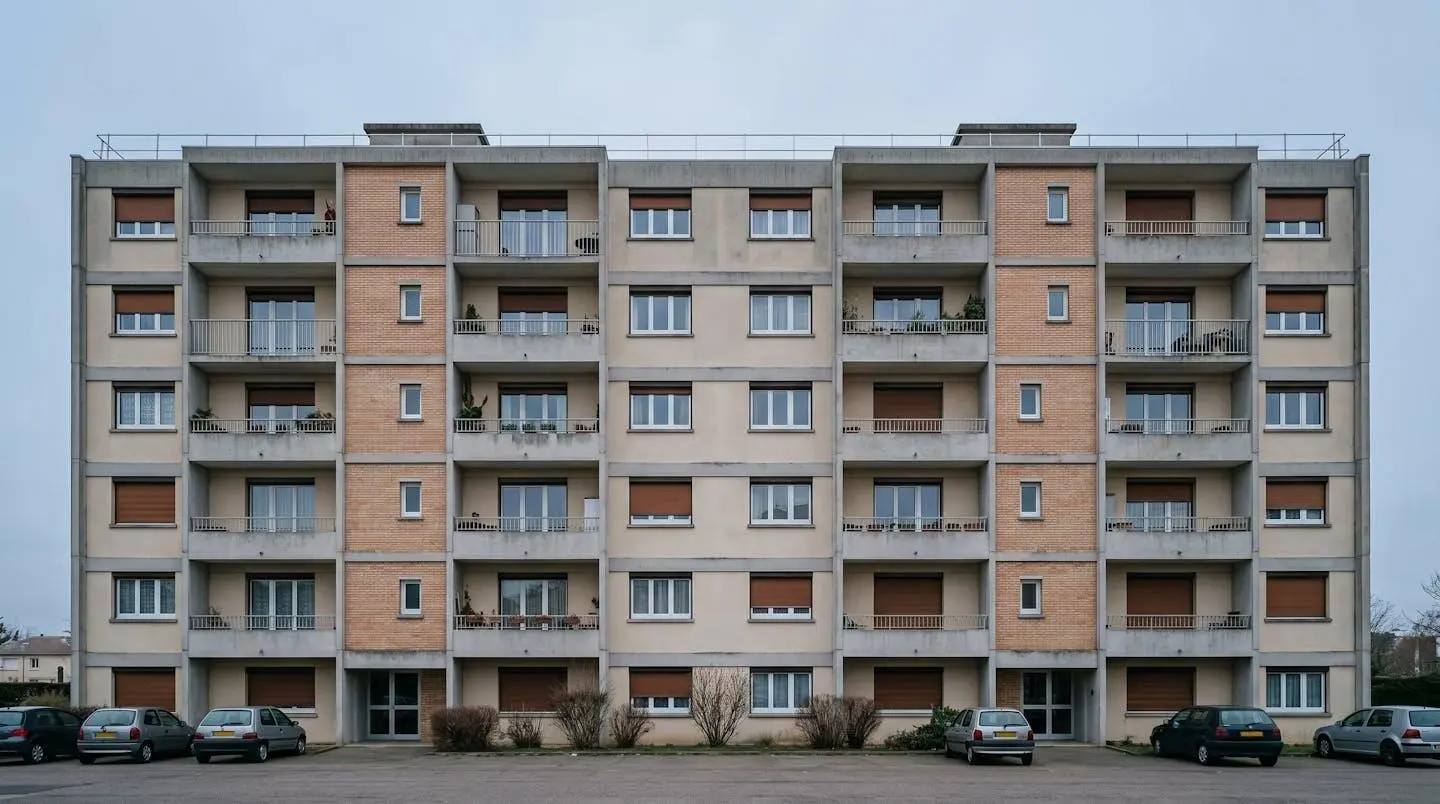

Réussir une thermographie : les conditions à respecter
L’erreur la plus fréquemment observée lors des inspections thermographiques est de négliger les conditions météorologiques, transformant une intervention potentiellement révélatrice en données inexploitables. Trois critères météorologiques déterminent la fiabilité des mesures : une différence de température d’au moins 10 °C entre l’intérieur et l’extérieur du bâtiment (condition confirmée par les normes ISO 6781-1 et les guides pratiques ADEME), un temps sec sans précipitation depuis plus de 24 heures consécutives, et une absence totale d’exposition solaire récente des surfaces à inspecter. Les inspections conduites hors de ces paramètres génèrent jusqu’à 40 % de faux négatifs selon les données ADEME, manquant des pathologies thermiques pourtant critiques.
Cette exigence de conditions météorologiques précises reflète la sensibilité fine de la technologie infrarouge, aujourd’hui exploitée dans des secteurs industriels critiques où la moindre variation thermique est déterminante, à l’image des systèmes de régulation multicouches comme la technologie ThermalCore de Sopara pilotant jusqu’à 500 zones de chauffe indépendantes en temps réel pour le nucléaire et l’aéronautique. L’exposition solaire récente des façades fausse la lecture en créant un emmagasinage thermique temporaire qui masque les véritables déperditions structurelles : une façade exposée plein sud en milieu d’après-midi affichera une température de surface élevée même si l’isolation sous-jacente est défaillante. Les prises de vue extérieures s’effectuent donc avant le lever du soleil ou sous couverture nuageuse continue.
Identifier précisément les ponts thermiques et les défauts d’isolation grâce à la thermographie permet de cibler les travaux prioritaires pour maximiser l’isolation thermique et économies d’énergie sans gaspiller le budget dans des interventions inutiles ou mal priorisées. La fenêtre optimale d’inspection se situe typiquement entre octobre et mars en France métropolitaine, période durant laquelle le différentiel thermique intérieur/extérieur atteint naturellement les seuils requis sans recourir à une surchauffe artificielle du bâtiment.
- Différence de température intérieur/extérieur ≥ 10 °C vérifiée (mesure réelle, pas estimation)
- Temps sec continu depuis au moins 24 heures consécutives (aucune précipitation, surfaces mates)
- Inspection planifiée avant lever du soleil OU journée entièrement couverte confirmée (pas d’exposition solaire récente des façades)
Les 3 conditions DOIVENT être réunies simultanément. Une seule condition non respectée génère jusqu’à 40 % de faux négatifs (guides ADEME).
Phases d’intervention : de la prise de vue au rapport
Une intervention thermographique complète se déroule en 4 phases distinctes, chacune apportant une couche d’information complémentaire pour établir un diagnostic fiable. Les copropriétés ayant réalisé une thermographie avant travaux constatent que la rigueur méthodologique de ces étapes détermine directement la pertinence des recommandations finales et, par conséquent, l’optimisation du budget de rénovation. La durée totale d’une inspection varie de 2 à 6 heures selon la surface et la complexité architecturale du bâtiment, réparties généralement sur une ou deux demi-journées pour respecter les conditions météorologiques optimales.

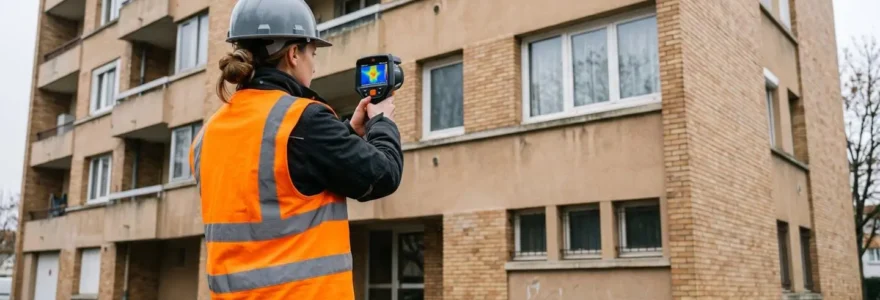

Inspection extérieure du bâtiment
La première phase cible les fuites thermiques à travers l’enveloppe extérieure. Le thermographe balaye méthodiquement les façades (orientations successives pour cartographier l’ensemble du périmètre), la toiture (depuis le sol avec angle de visée adapté ou depuis un point haut adjacent si configuration le permet), les menuiseries extérieures (fenêtres, portes-fenêtres, portes d’entrée, soupiraux) et les points singuliers de l’étanchéité (chéneaux, descentes d’eaux pluviales, terrasses, toitures-terrasses, jonctions balcons-façade). Les déperditions de chaleur apparaissent sous forme de zones chaudes (rouge-orange) sur les thermogrammes de façade en période de chauffe, signalant une isolation défaillante ou absente.
Les infiltrations d’eau se manifestent différemment : une zone humide récente (chéneau débordant, fissure d’étanchéité) présente une température de surface plus froide que le support sec environnant, due à l’évaporation résiduelle et à la conductivité thermique supérieure de l’eau. Il est généralement recommandé de privilégier l’inspection extérieure à l’aube (5h-7h en hiver) pour deux raisons cumulatives : absence totale d’exposition solaire récente garantissant la neutralité thermique des surfaces, et inertie thermique nocturne stabilisée révélant les flux de déperdition sans parasitage par les variations diurnes.
Inspection intérieure du bâtiment
La seconde phase complète la vision extérieure par une inspection depuis l’intérieur chauffé du bâtiment. Les zones d’investigation prioritaires incluent les murs de façade (vérification de la continuité de l’isolation, détection de zones froides signalant une absence ou un tassement d’isolant), les plafonds sous combles ou toiture-terrasse (repérage de discontinuités d’isolation, fuites d’air), les planchers sur vide sanitaire ou local non chauffé, et l’ensemble des menuiseries (infiltrations d’air parasites sur dormants, ouvrants, coffres de volets roulants). L’inspection intérieure détecte également les défauts moins visibles de l’extérieur : infiltrations d’air sur scellements de prises électriques ou téléphoniques encastrées, liaisons sol-terrasse, jonctions entre matériaux hétérogènes.
Le contrôle depuis l’intérieur permet de vérifier le positionnement effectif de l’isolant derrière les parois (un thermogramme montrant une température de surface homogène et proche de l’ambiance intérieure confirme la présence et la continuité de l’isolation). Les planchers chauffants font également l’objet d’une inspection spécifique : le thermogramme révèle les boucles de circulation du fluide caloporteur et identifie d’éventuelles zones froides signalant un circuit obstrué ou une absence de circulation.
Analyse des thermogrammes et restitution

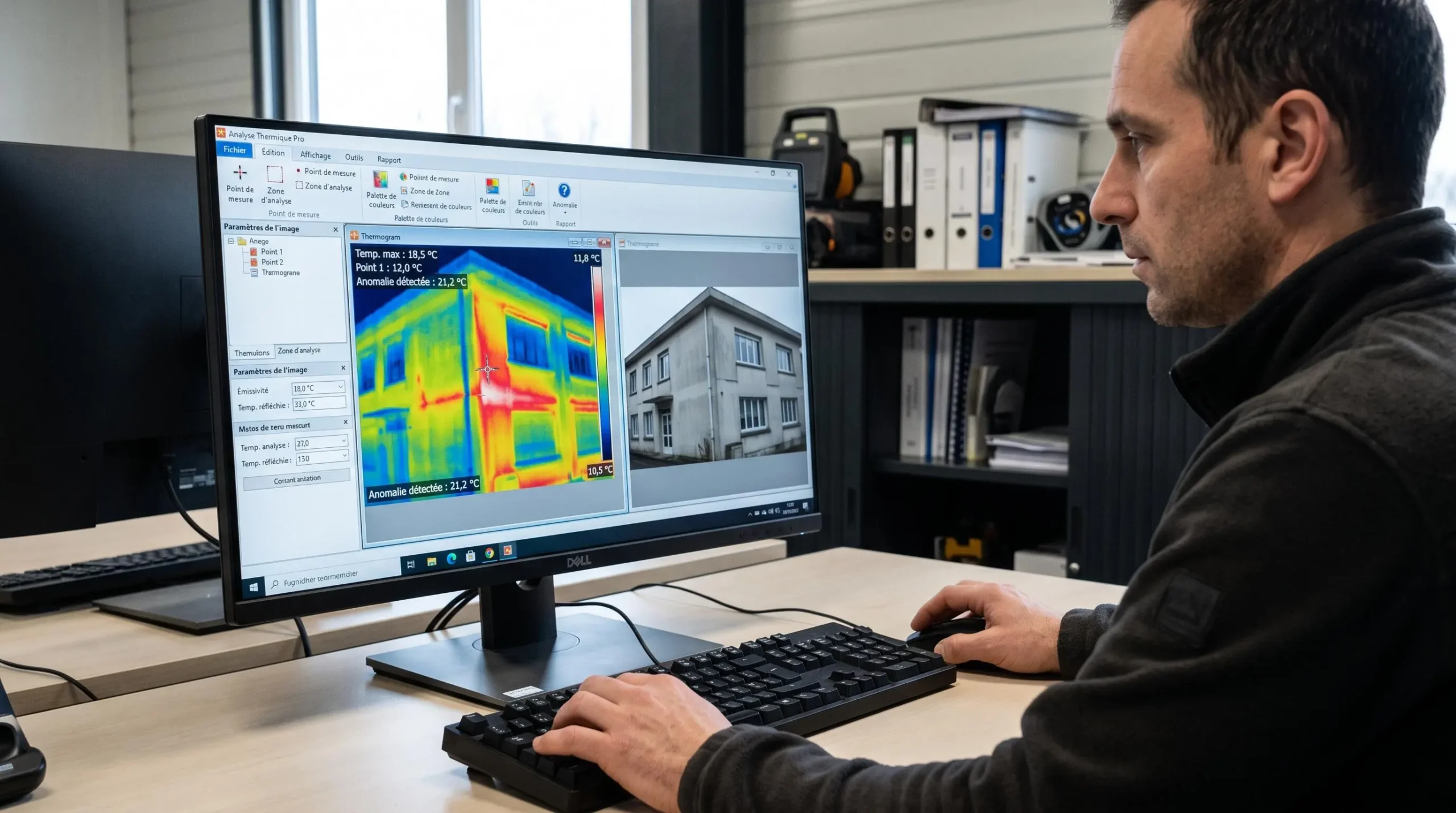

L’exploitation des thermogrammes nécessite un logiciel dédié (FLIR Tools, Testo IRSoft, ou équivalents professionnels) permettant l’annotation, la mesure précise des températures de surface, le réglage des palettes chromatiques pour optimiser le contraste visuel des anomalies, et la production de recommandations ciblées pour chaque défaut détecté. Cette troisième phase transforme les images brutes en diagnostic actionnable : le thermographe analyse chaque anomalie, la qualifie (pont thermique structurel, défaut d’isolation, infiltration d’air, infiltration d’eau, défaut d’étanchéité), évalue sa criticité (impact estimé sur les déperditions globales), et formule une recommandation technique de remédiation.
Les solutions professionnelles offrent des fonctionnalités d’analyse multispectrale (superposition thermogramme/photo réelle, comparaison temporelle, export pour modélisation). Distinguer une anomalie réelle d’un artefact temporaire (reflet solaire, gradient vent, émissivité variable) nécessite une formation spécialisée validée par certification, souvent sous-estimée selon les rapports d’inspection.

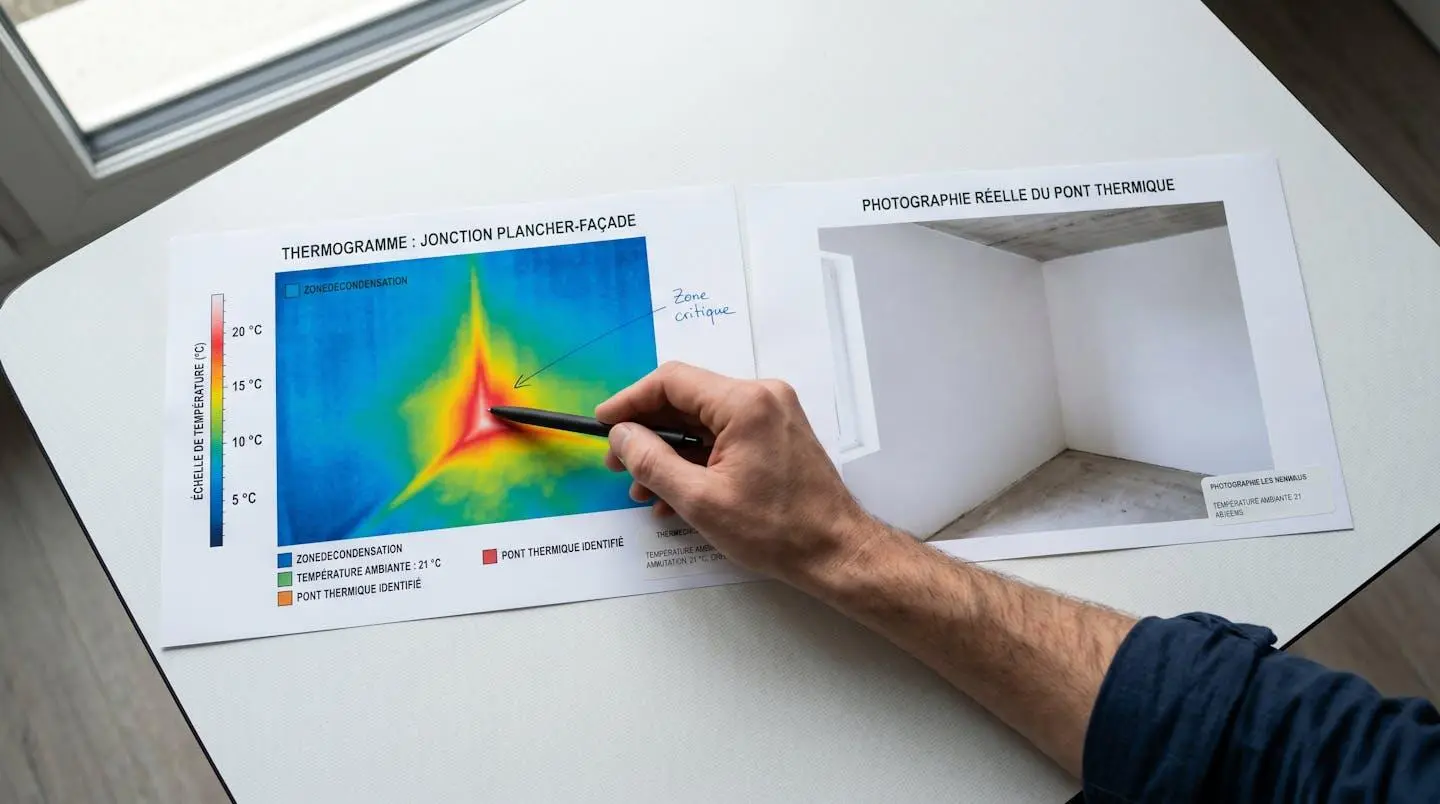

Chaque défaut identifié est documenté dans le rapport final par un couple thermogramme/photo réelle, accompagné d’une légende descriptive et d’une recommandation technique pour y remédier. Ce rapport structuré, conforme aux exigences des dispositifs MaPrimeRénov’, devient l’outil de décision pour prioriser les travaux de rénovation énergétique, justifier les devis auprès d’une assemblée générale de copropriété, ou compléter un dossier de demande d’aides financières. La thermographie infrarouge s’intègre fréquemment dans un déroulement d’un diagnostic immobilier permettant d’obtenir une vision complète de l’état du bâtiment au-delà de la seule performance énergétique.
Interpréter les anomalies révélées par thermographie
Les thermogrammes traduisent les gradients de température en palette de couleurs (généralement du bleu/froid au rouge/chaud), facilitant l’identification immédiate des anomalies thermiques. La lecture d’un thermogramme repose sur un principe simple : en période de chauffe (inspection hivernale), les zones rouges-oranges sur une façade vue de l’extérieur signalent une température de surface anormalement élevée, révélant une fuite de chaleur depuis l’intérieur chauffé vers l’extérieur froid. À l’inverse, lors d’une inspection intérieure, les zones bleues-vertes sur un mur de façade indiquent une température de surface basse, signe d’une isolation défaillante laissant pénétrer le froid extérieur.
Les 5 anomalies les plus fréquemment détectées par thermographie dans le bâtiment résidentiel ancien (construction antérieure à la réglementation thermique 2000) :
- Ponts thermiques structurels aux jonctions plancher-façade et refends-façade (zones linéaires rouges continues)
- Défauts de continuité d’isolation en rénovation (zones ponctuelles chaudes sur façade)
- Infiltrations d’air parasites sur menuiseries et coffres de volets roulants (fuites thermiques localisées autour des dormants)
- Infiltrations d’eau sur terrasses et chéneaux (zones froides anormales liées à l’humidité résiduelle)
- Circuits de plancher chauffant défectueux (répartition hétérogène de la chaleur au sol avec zones froides révélant une obstruction)
Cas réel : copropriété 1975, de 100 % d’isolation à 35 % ciblés
Profil : Copropriété de 12 logements, construction 1975, région Auvergne-Rhône-Alpes (hivers froids).
Problème : Factures de chauffage collectif en hausse (+18 % sur 3 ans), plaintes d’inconfort thermique de plusieurs résidents. DPE collectif 2023 classe le bâtiment en E mais reste théorique, sans localisation précise des défauts.
Blocage : Devis artisans proposent isolation complète des façades (80 000 € envisagés) sans diagnostic visuel précis. Risque de voter des travaux globaux coûteux sans certitude de retour sur investissement ni priorisation des zones réellement critiques.
Solution : Thermographie infrarouge commandée avant AG de vote travaux. Inspection complète extérieur/intérieur sur 2 demi-journées (conditions météo : delta 15 °C, temps sec 48 h, aube).
Résultat : 14 ponts thermiques critiques identifiés et localisés précisément (jonctions planchers-façades, coffres volets roulants, liaisons balcons) — défauts d’exécution invisibles au DPE. Ciblage des travaux sur 35 % de la surface d’enveloppe au lieu de 100 %. Vote AG positif avec budget optimisé et priorisation claire des interventions. Économie estimée : 52 000 € (travaux ciblés vs rénovation globale).
Source : Retours bureaux d’études thermiques, scénario typique copropriétés années 70-80 confrontées à rénovation énergétique.
L’expertise du thermographe reste déterminante pour distinguer anomalie réelle et artefact visuel. Un mur exposé au vent dominant présentera une température de surface extérieure plus basse que les façades abritées, sans que cela révèle nécessairement un défaut d’isolation : le refroidissement convectif par le vent est un phénomène normal. De même, les matériaux à émissivité variable (métal poli, verre, surfaces vernies) nécessitent des corrections de mesure pour éviter les erreurs d’interprétation. Les retours de bureaux d’études et les données ADEME montrent que, pour des bâtiments anciens (années 70-80), la thermographie localise fréquemment des défauts d’exécution invisibles au DPE réglementaire, permettant de concentrer le budget travaux sur les zones réellement critiques et d’éviter des interventions inutiles.
Quelle différence entre thermographie infrarouge et DPE pour ma copropriété ?
Le DPE fournit une estimation théorique de la consommation énergétique globale (étiquette A à G) basée sur des calculs réglementaires. La thermographie infrarouge localise visuellement et précisément les défauts d’exécution réels (ponts thermiques, discontinuités d’isolation, infiltrations) invisibles au DPE. Les deux sont complémentaires : le DPE diagnostique la performance globale obligatoire pour vente/location, la thermographie cible les travaux prioritaires pour optimiser le budget de rénovation (ciblage 35 % surface vs 100 % dans certains cas).
Combien de temps faut-il attendre les bonnes conditions météo pour une thermographie fiable ?
Les 3 conditions critiques (delta ≥10 °C intérieur/extérieur, temps sec >24 h consécutives, pas d’exposition solaire récente) sont typiquement réunies en automne/hiver (octobre à mars) en France. La fenêtre optimale peut durer plusieurs semaines consécutives durant cette période. Un thermographe professionnel surveille les prévisions météo et planifie l’inspection 48-72 h à l’avance dès confirmation des conditions. Délai moyen d’attente : 1 à 3 semaines selon région et période de commande.
Puis-je réaliser moi-même une thermographie avec une caméra grand public ?
Techniquement possible pour une première visualisation, mais fortement déconseillé pour décider des travaux. L’interprétation correcte des thermogrammes nécessite une formation spécialisée pour distinguer anomalie réelle (pont thermique structurel) et artefact (reflet, emmagasinage thermique temporaire, émissivité de surface variable). Les caméras grand public (<500 €) ont une résolution thermique limitée (160×120 pixels vs 320×240 ou 640×480 pour les modèles professionnels certifiés), manquant des défauts de petite taille. L’analyse logicielle professionnelle et le rapport annoté restent indispensables pour prioriser les interventions et justifier les travaux auprès d’une AG de copropriété ou pour obtenir des aides MaPrimeRénov’.
La thermographie détecte-t-elle tous les problèmes d’isolation d’un bâtiment ?
Non, la thermographie infrarouge révèle uniquement les anomalies thermiques de surface visibles depuis l’extérieur et l’intérieur (déperditions chaleur, ponts thermiques, infiltrations air/eau, défauts positionnement isolant). Elle ne détecte pas : les défauts d’isolation enterrés (sous-sol, fondations), les pathologies structurelles sans impact thermique (fissures inertes, carbonatation béton), les pollutions intérieures (amiante, plomb, radon). La thermographie reste l’outil le plus précis pour localiser les fuites énergétiques, mais doit être complétée par d’autres diagnostics (audit énergétique réglementaire, test d’infiltrométrie à la porte soufflante) pour une vision exhaustive.
Planifier une thermographie infrarouge devient un investissement stratégique dès lors que votre bâtiment cumule plusieurs signaux (factures énergétiques en hausse, inconfort thermique récurrent, projet de rénovation énergétique sans diagnostic visuel préalable). Plutôt que de multiplier les devis artisans sur la base d’hypothèses, la cartographie thermique précise des défauts oriente le budget vers les interventions à fort impact réel.
- Vérifiez la certification professionnelle du thermographe (formation validée, assurance responsabilité civile professionnelle, références vérifiables)
- Planifiez l’inspection entre octobre et mars pour maximiser les chances de réunir les 3 conditions météo critiques (delta 10 °C, temps sec 24 h, absence soleil)
- Exigez un rapport structuré avec couple thermogramme/photo réelle + légende + recommandation technique pour chaque anomalie détectée
- Utilisez le rapport pour prioriser les travaux selon criticité thermique (impact déperditions) et faisabilité technique, pas selon la surface à traiter
La thermographie révèle ce que le DPE théorique et l’inspection visuelle classique ne peuvent pas quantifier : la réalité thermique de votre bâtiment telle qu’elle se manifeste dans les conditions d’usage réelles. Investir dans cette étape de diagnostic visuel précis avant de voter des travaux transforme une dépense incertaine en investissement maîtrisé, ciblé sur les zones où chaque euro dépensé produit un gain énergétique mesurable.
